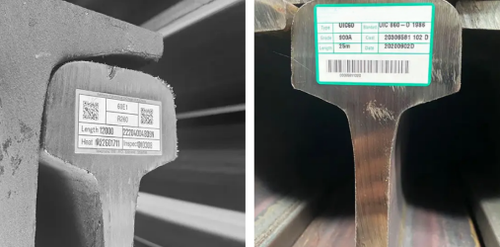

UIC60 skenaär en kraftig-stålprofil som väger 60,21 kg per meter, konstruerad speciellt för hög-hastighet och hög-järnvägsmiljö. PåGNEE RAIL, använder vår tillverkningsanläggning hög-precisionsvalsverk och avancerad-värmebehandlingsteknik för att säkerställa att varje skena uppfyller de stränga mekaniska kraven i internationella standarder som EN 13674-1.
60e1 skena dimensioner
| Storlek | Dimensionera | Vikt (kg/m) | Material | Längd (m) | |||
| Huvud (mm) | Höjd (mm) | Bas | Web | ||||
| UIC60 | 72 | 172 | 150 | 16.5 | 60.21 | 900A/1100 | 12-25 |
Vilka är de mekaniska uic60-skenegenskaperna?
UIC 60 (eller 60E1)-räls är en hög-höghållfast europeisk standard (EN 13674-1) järnvägsräls som väger 60,21 kg/m, optimerad för hög-hastighet (upp till 350 km/h) och tunga transporter.
- Draghållfasthet och flytstyrka
Den mest kritiska mekaniska egenskapen hos UIC60-skenan är dess draghållfasthet, som avgör hur mycket belastning skenan tål innan den går sönder. För standardenR260 kvalitet tillverkad i GNEE RAIL, den minsta draghållfastheten är 880 MPa. För specialiserade projekt som kräver högre prestanda, vårR350HT(Värmebehandlade) skenor kan nå en draghållfasthet på 1175 MPa eller högre.
| R260 | Mekanisk egendom | Kemisk sammansättning | |||||||||||
| Sträckstyrka | Draghållfasthet | Förlängning | Hårdhet | C | Si | Mn | S | P | H ppm | O ppm | |||
| MPa | kg/mm² | MPa | kg/mm² | min | HB | Mindre än eller lika med | Mindre än eller lika med | Mindre än eller lika med | Mindre än eller lika med | ||||
| Större än eller lika med 880 | 10% | 260-300 | 0.62-0.80 | 0.15-0.58 | 0.70-1.20 | 0.025 | 0.025 | 2.5 | 20 | ||||
| R350HT | Mekanisk egendom | Kemisk sammansättning | |||||||||||
| Sträckstyrka | Draghållfasthet | Förlängning | Hårdhet | C | Si | Mn | S | P | H ppm | O ppm | |||
| MPa | kg/mm² | MPa | kg/mm² | min | HB | Mindre än eller lika med | Mindre än eller lika med | Mindre än eller lika med | Mindre än eller lika med | ||||
| Större än eller lika med 1175 | 9% | 350-390 | 0.72-0.80 | 0.15-0.58 | 0.70-1.20 | 0.025 | 0.020 | 2.5 | 20 | ||||
Sträckgränsen är lika viktig, eftersom den definierar den punkt vid vilken stålet permanent deformeras. GNEE RAILs rail 60e1-kontroller säkerställer ett högt utbyte-till-dragförhållande, vilket gör att banden kan stödja massiva axelbelastningar utan att förlora sin geometriska form under år av tung användning.
- Förlängnings- och duktilitetsstandarder
Styrka måste balanseras med duktilitet för att förhindra att skenan blir spröd och spricker vid plötsliga stötar.
I vår tillverkningsprocess säkerställer vi att UIC60-skenorna bibehåller en töjning på minst 10 %. Denna egenskap gör att skenan "flexar" något under den dynamiska vikten av ett passerande tåg och absorberar energi utan att spricka. Detta är särskilt viktigt i regioner med extrema temperaturfluktuationer, där stålet måste expandera och dra ihop sig utan att utveckla inre spänningssprickor. Vårt laboratorium verifierar dessa nivåer genom rigorösa böj- och spänningstester på varje produktionssats.
Brinell hårdhet och slitstyrka
Hårdheten på rälshuvudet avgör hur länge banan kommer att hålla innan den behöver slipas eller bytas ut. För standard UIC60 (R260) varierar hårdheten vanligtvis mellan 260 och 300 HBW. Men för spår med skarpa kurvor eller hög-trafik erbjuder vi huvud-härdade skenor (R350HT) med ett hårdhetsområde på 350 till 390 HBW.
Genom att öka perlitdensiteten i stålet genom kontrollerad kylning vid vår anläggning, förbättrar GNEE RAIL avsevärt skenans motståndskraft mot sidoslitage och "rullkontaktsutmattning". Detta resulterar i en längre livslängd och minskade underhållsintervaller för operatören.
GNEE RAILerbjuder mer än bara UIC60 Rail: vi tillhandahåller en komplett-servicelösning som är skräddarsydd för ditt projekt. Från teknisk rådgivning och skräddarsydd produktion till logistik och efter-support, vi står med dig i varje steg. Vårt team arbetar för att anpassa våra produkter till din tidslinje, budget och operativa behov, så att du kan fokusera på att bygga fantastisk järnvägsinfrastruktur utan extra krångel.
Kontakta ossför UIC60 Rail Profile-lösningar
