Introduktion

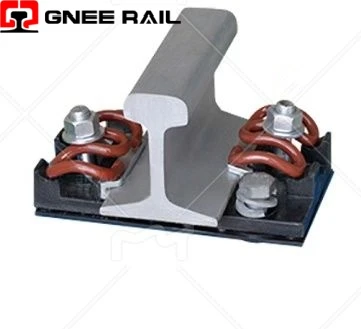

DJK 5-1 Rail Fästsystemär en fjäderklippseparerad typ, lämplig för inspektionsgropar i 50 kg/m järnvägsdepåer och kort sovande monolitiska spårbäddar .
Tekniska specifikationer för DJK 5-1 Järnvägsfästningssystem:
Fästkonfiguration
- Järnvägsapplikation
- Använder typ A (allmänna sektioner) och typ B (järnvägsfogar) elastiska klipp (Ø13 mm)
Mekaniska egenskaper
| Parameter | Specifikation | Standardreferens |
|---|---|---|
| Vertikal statisk styvhet | 30–50 kN/mm | Uic 864-2 |
| Anti-creep-motstånd (per uppsättning) | Större än eller lika med 11 kN | Sv 13146-4 |
| Nylonhylsa utdragbar motstånd | >60 kN | Gb/t 10478-2021 |
Elektrisk och geometrisk justerbarhet
- Insulation resistance: >10⁸ Ω (per IEC 61373)
- Justeringsintervall: +8 mm / –12 mm
- Maximal sidojustering: 30 mm totalt
- 10 mm (via basplatta skift)
- 20 mm (via SHE-plåtskimmning)
Varianter
- Standard mid-rail dynor
- Joint-specifika kuddar (förstärkt design för järnvägsfogar)
DJK 5-1 Rail Fästningssystem Koponenter
| Typ | Produkt | Specifikation | Standard/ritning | Enhet | Q'ty |
| DJK 5-1 Rail Fästsystem | mutterskydd | Datorer | 2 | ||
| plattbricka | Datorer | 2 | |||
| järnvägsklipp | A/B | Datorer | 2 | ||
| bindplattor | Datorer | 1 | |||
| mellanliggande mätare | 8# | Datorer | 1 | ||
| mellanliggande mätare | 10# | Datorer | 1 | ||
| T-bult m22 | Datorer | 2 | |||
| mutter M22 | Datorer | 2 | |||
| Skruvspik T24 × 150 | Datorer | 2 | |||
| Vårbricka 24 | Datorer | 2 | |||
| gummi | I-typ | Datorer | 1 | ||
| gummi | Ii-typ | Datorer | 1 | ||
| nylonpinn | Datorer | 2 |
